DTRLEA型電磁流量計是應用電磁感應原理,根據導電流體通過外加磁場時會產生感應電動勢來測量導電流體流量的一種儀器。通常用于對導電介質的測量和計量,是一種高精 確度、高可靠性的速度式流量計,廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水處理、供水、供熱、環保等行業的計量測量和控制。

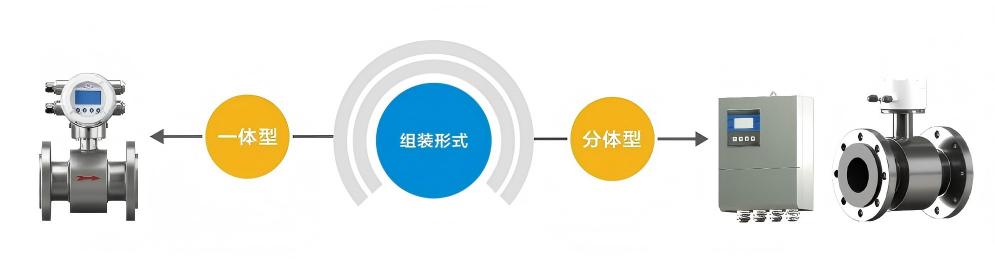

電磁流量計由傳感器和轉換器兩部分組成,傳感器由測量管、電極、勵磁線圈、鐵芯和殼體等部分組成。轉換器將流量信號放大、處理、運算后,可顯示瞬時流量、累積流量,輸出脈沖、模擬電流等信號,用于流體流量的測量與控制。DTRLEA系列電磁流量計采用智能轉換器,不僅具有測量、顯示等功能,而且支持?jǐn)?shù)據遠傳、無線遙控、報警等功能。

產品特點優勢

• 精度高,通常測量誤差小于0.5%。
• 下限流量低,可準確測量流速的下限值小于0.3m/s。
• 可雙向計量,可以準確計量管道回流。
• 安裝要求低,沒有上下游直管段要求。
• 運行可靠、穩定、維修率低。
• 多種襯里材料和電極材料,適應不同介質。

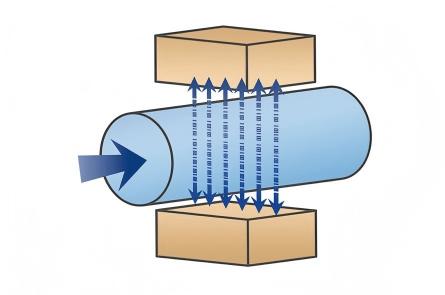

產品工作原理

電磁流量計本體通過纏繞線圈,在管道內產生磁場,導電流體經過該磁場時,會產生切割磁場的感應電勢差該感應電勢差的強度會跟流速成正比,所以通過測量電磁流量計電磁之間的電勢差即可得出流量信息。

選型原則及對照表

1)被測流體必須是導電性的液體或漿液,其導電率當小于50μS/cm可使用具有等電位屏蔽的雙芯雙重屏蔽線或高頻轉換器,被測流體不應含較多的鐵磁性物質或氣泡,應根據被測流體的特性選擇合適的壓力等級、襯里材料、電極材料及儀表結構形式。

2)通徑的選擇

①因電磁流量計具備1:500:1高范圍度,通常選擇儀表口徑與工藝管道相同。

②若被測介質含固體顆粒,推薦的流速范圍為1-3m/s,如實際流速過大,又不便改的,可選儀表通徑大于工藝管道通徑,以適當減小流量計測量管段的流體流速,減輕顆粒對電極和襯里的磨損。

③若工藝管道中可能有沉積物,推薦流速為2~5m/s,如實際流速過小,又不便更改工藝管道的,可選儀表通徑小于工藝管道通徑,以適當增大流量計的流體流速,避免沉積物對儀表精確度的影響。

④在流速太小而又要求高精度計量的,可選小于工藝管道通徑的傳感器,使流速變大,保證較高精確度。

上述②③④項情況,流量計上、下游須裝異徑管。異徑管中心錐角應不大于15°,且異徑管上游至少有5倍工藝管道直徑的直管段。

為幫助選型,下表列出了幾個具有代表性流速對應的流量。任何流量對應流速也可快捷地利用本表算出:若已知流量值Q(m3/h),再由表中查出相應通徑下1m/s流速對應流量值Q1,則:對應流速V=Q/Q1(m/s)。

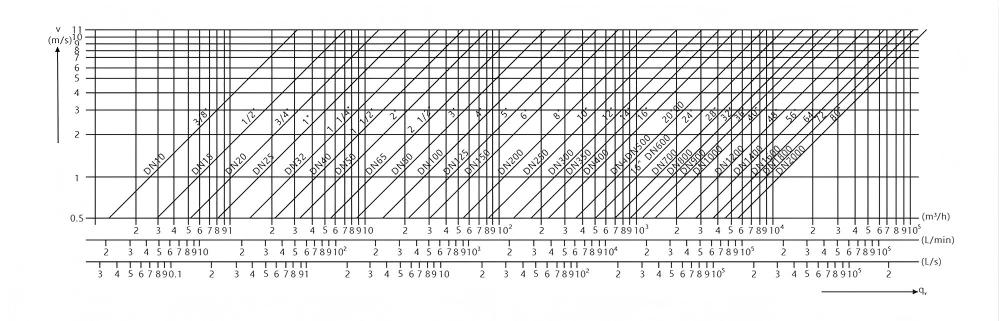

流量計口徑、流速與流量關系的曲線

襯里材料的選擇

襯里材料根據被測介質的腐蝕性、磨損性及溫度來選擇,常用襯里材料適用性能見常用襯里材料適用性能表。

• 橡膠具有耐磨特點,廣泛用于測量水、工業水、廢水、污水、礦漿、泥漿、纖維漿等介質。
• 聚四氟乙烯(PTFE)襯里具有優良的耐強酸、強堿腐蝕的性能,它也具有可靠的耐高溫性、高溫下不變形,不降低絕緣電阻的性能;它還具有不粘性,即不和其他物質相粘接,表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁),強腐蝕性介質(如硝酸、鹽酸、磷酸等),溫度較高的介質或定期用蒸汽沖洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用聚四氟乙烯襯里。

電極材料的選擇

電極用來得到流量的電信號,會直接與所測介質接觸,所以在選擇電極材料時需要考慮電極材料與被測介質的適應性,即需考慮電極材料的耐腐蝕性、鈍化、磨損等因素。

• 多種電極材料可以選擇(包括不銹鋼316L、哈氏合金B(yǎng)(HB)、哈氏合金C(HC)、鈦(Ti)、鉭(Ta)、鉑(Pt)等),以適應不同的測量介質。
• 電極材料的選擇應根據被測量介質的腐蝕性確定,電極材料的耐腐蝕性見電極材料的耐腐蝕性和使用范圍表,更詳細的資料可在防腐手冊中查找。

備注:由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,故以上兩表僅供參考。用戶應根據實際情況自己做出選擇,必要時應作模擬材料的耐腐試驗,如掛片試驗。

襯里保護法蘭和接地法蘭的選用

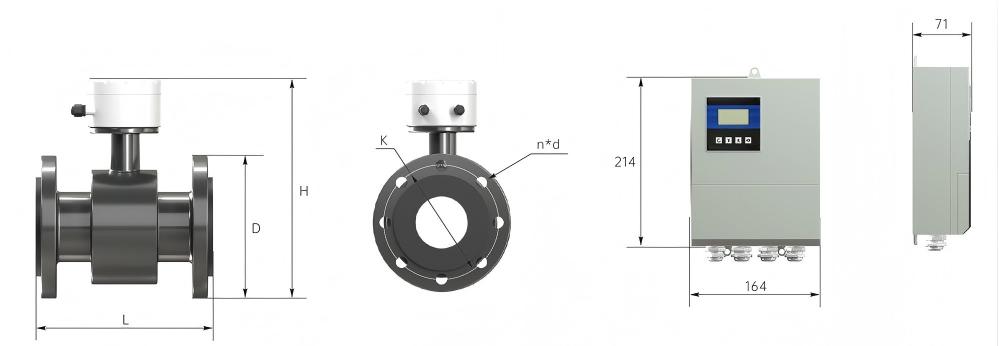

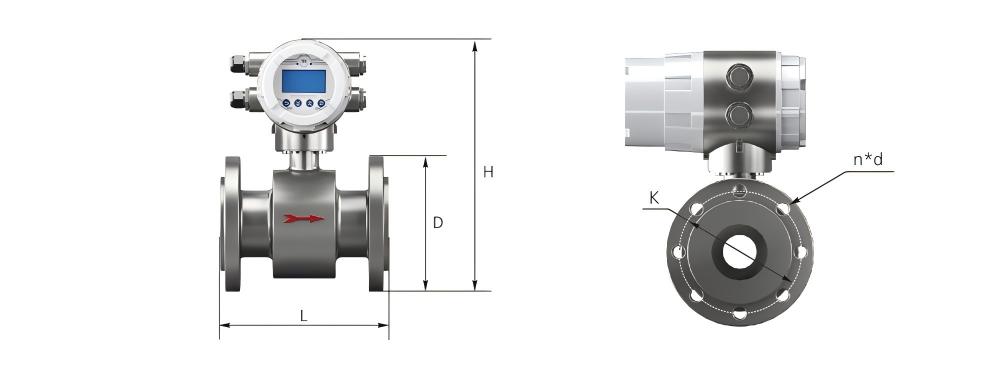

分體式流量計安裝尺寸

注:四氟襯里L(fēng)總長在此基礎上減去5mm

選型表

選型表

Installation requirements

安裝要求及注意事項

1.傳感器應安裝在室內干燥通風處。避免安裝在環境溫度過高的地方,不應受強烈振動,盡量避開具有強烈磁場的設備,如大電機,變壓器等。避免安裝在有腐蝕性氣體的場合。安裝位置應便于檢修,同時考慮便于觀察和操作,滿足維護要求。

2.為了保證傳感器測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上。尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面

3.傳感器兩端應裝閥門和旁路。

4.電磁流量傳感器的電極所測出的幾毫伏交流電勢,是以傳感器內電位為基礎的。為了使液體電位穩定并位傳感器與流體保持等電位,以保證穩定的進行測量,傳感器外殼與金屬管兩端應有良好的接地,轉換器外殼也應接地。接地電阻不能大于10Ω,不能與其它電器設備的接地線共用。如果不能保證傳感器外殼與金屬管道良好接觸,應用金屬導線將它們連接起來,再可靠接地。

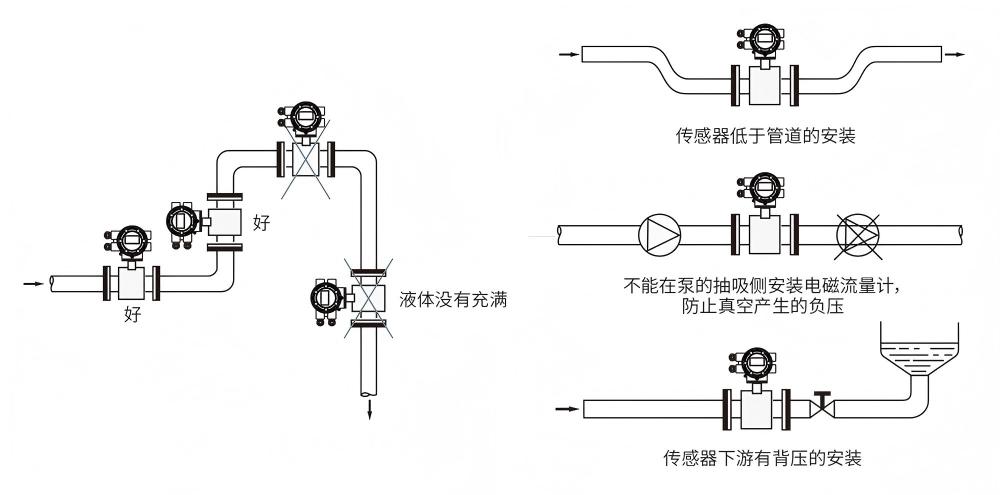

推薦安裝位置

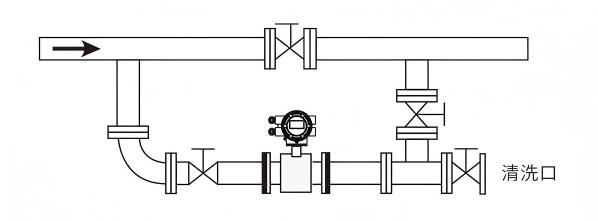

便于清洗管道的連接

需清洗的管道且流體不能停止的情況,必須安裝旁通管,以便在設備清潔期間系統能夠繼續運行。

5.為了避免干擾信號，傳感器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號電纜長度一般不得超過30m。

6.轉換器安裝地點應避免交、直流強磁場和振動，環境溫度為-20-50℃，不含有腐蝕性氣體，相對濕度不大于80%。

7.為了避免流速分布對測量的影響，流量調節閥應設置在傳感器下游。對于小口徑的傳感器來說，因?yàn)閺碾姌O中心到流量計進口端的距離已相當于好幾倍直徑的長度，所以對上游直管可以不做規定。但對口徑較大的流量計，一般上游應有10D以上的直管段，下游一般應有5D以上的直管段，實在環境艱苦，也得保證前5后3。

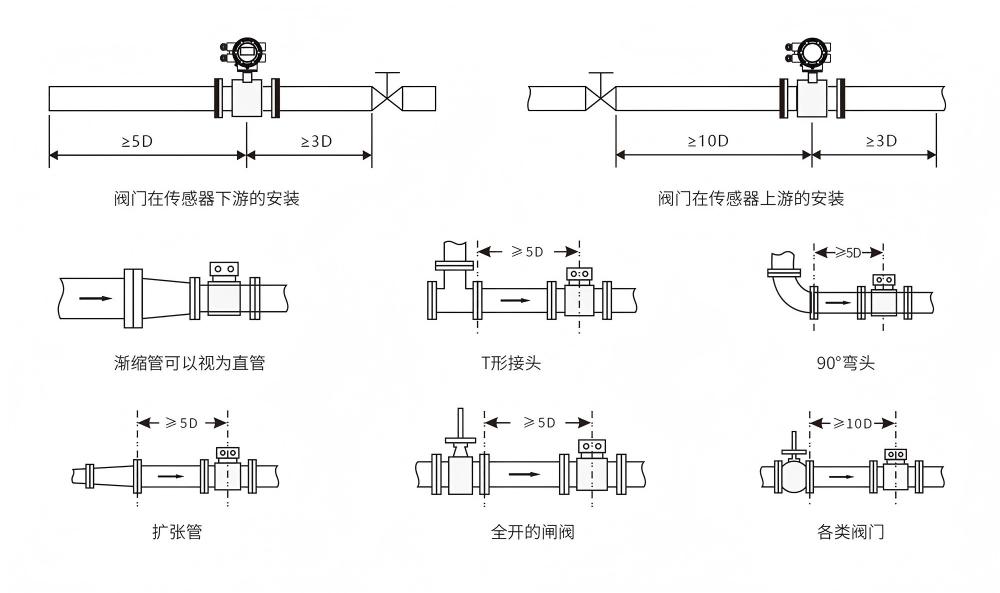

直管段長度要求
