DTRLUBG型渦街流量計產品介紹

DTRLUBG型渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等)、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。

產品特點優勢

當介質流經發生體時,會產生交替的旋渦信號,該現象被稱為卡門旋渦現象。產生的旋渦數量和流量成正比,因此通過檢測旋渦產生的速率,可以測量管道中流量的大小。

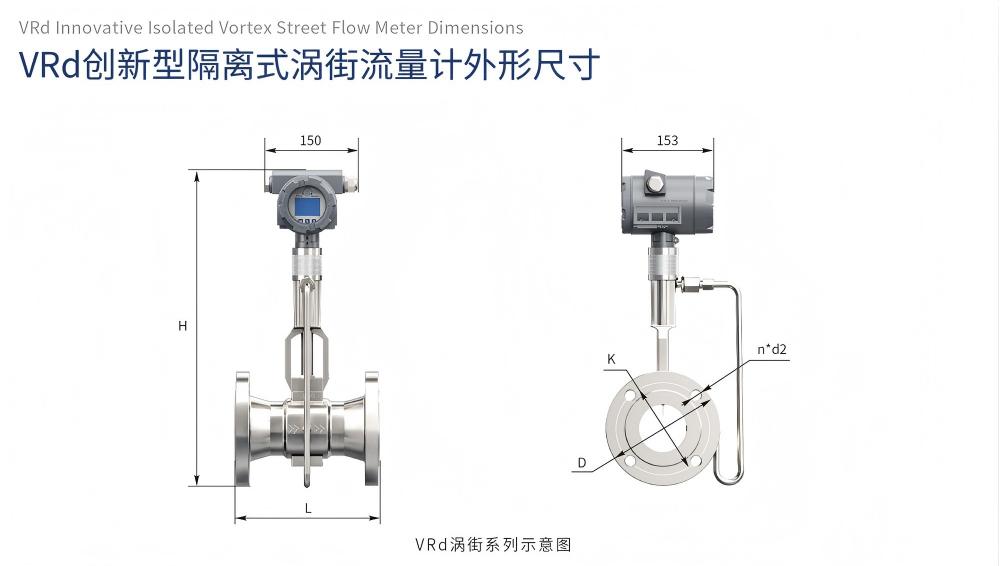

VRd系列渦街外形尺寸

公稱通徑 DN	壓力等級 (MPa)	長度L (mm)	法蘭外徑 (mm)	高度H (mm)	中心距K (mm)	螺栓孔數n	螺栓孔徑d2 (mm)
DN15	1.6	180	95	395	65	4	14
DN20		180	105	400	75	4	14
DN25		180	115	405	85	4	14
DN32		200	140	420	100	4	18
DN40		200	150	430	110	4	18
DN50		200	165	440	125	4	18
DN65		200	185	460	145	8	18
DN80		200	200	475	160	8	18
DN100		250	220	495	180	8	18
DN125		250	250	520	210	8	18
DN150		250	285	550	240	8	22
DN200		350	340	605	295	12	22
DN250		450	405	665	355	12	26
DN300		500	460	715	410	16	26
DN350		500	520	775	470	16	26
DN400		600	580	835	525	16	30
DN500		600	715	940	650	20	34
DN600		600	840	1045	770	20	36

備注:以上尺寸如與實物尺寸發生沖突,以實物尺寸為準。

Installation requirements

流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑單位: mm
