管式熱式氣體質量流量計

應用領域

DTRTMF 管道式熱式氣體質量流量計是基于熱擴散原理設計，采用恒溫差法對氣體質量直接計量，具有體積小、安裝方便等特點。該流量計測量下限極低，廣泛應用于常規低壓純凈氣體的測量和計量。


咨詢電話：400-6278678

產品概述

選型指導

安裝要求

典型案例

產品介紹

DTRTMF型熱式氣體質量流量計是基于熱擴散原理設計，采用恒溫差法對氣體質量直接計量，具有體積小、安裝方便等特點。該流量計測量下限極低，廣泛應用于常規低壓純凈氣體的測量和計量。

產品特點優勢
  • 熱式氣體質量流量計對于氣體計量可直接測量質量流量。
  • 量程比寬，可以測量0.1Nm/s到120Nm/s的氣體流量變化，可以拓展在不同的應用場合。
  • 抗干擾能力強，對震動、磁場不敏感，不受震動和磁場對流量的影響，且無可動部件，穩定性好。
  • 優化傳感器封裝工藝和對電路科學升級，實現對流量的變化快速檢測。
  • 升級整流裝置，流場穩定性更高，儀表重復性大幅度提升。
  • 升級了傳感器和電路，克服水分對測量的干擾，使測量更加穩定可靠。

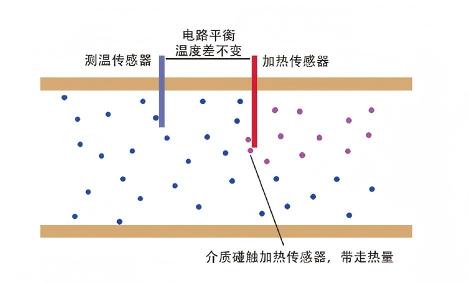

工作原理

測溫傳感器測量介質溫度。

加熱傳感器自動加熱到比測溫傳感器高出X度的溫度，保持溫度差不變，當介質流動時，會帶走加熱傳感器的熱量值，使加熱傳感器功率更高才能保持溫度差不變，根據加熱傳感器的功率可以得知介質流速。


熱式氣體質量流量計選型指導
Guide to type selection

選型指導

基本參數
熱式氣體質量流量計外觀1            熱式氣體質量流量計外觀2            熱式氣體質量流量計外觀3

熱式氣體質量流量計-外觀結構

執行標準GB/T32201-2015《氣體流量計》
公稱通徑DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300···DN4000
結構形式插入式、管道式(螺紋連接、法蘭連接、卡箍連接)
耐壓等級(MPa)管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用條件介質溫度:-45℃～150℃ 環境溫度:-35℃～65℃,
相對濕度:5%～90%,大氣壓力:86～106kPa
材質殼體材質:304 傳感器材質:316L, HC,其他材質特殊定制
精確度±1.0～2.5%R
流速范圍0.1～120Nm/s
供電電源(DC24V或者AC220V) ≤18W
相應速度1s
壓力損失對于直徑大于DN80的管道可以忽略不計
輸出信號脈沖輸出;4～20mA電流、RS485(modbus-RTU協議)、Hart協議、FF H1協議,PROFIBUS總線協議,報警信號(1～2路常開觸點,24V/0.5A)物聯網GPRS等
傳輸距離傳感器至顯示儀表的距離可達1000m
實時記錄日記錄、定時間間隔記錄
防爆等級隔爆型
防護等級IP65/IP66/IP67
電氣接口內螺紋M20*1.5,1/2NPT
適用介質常見穩態氣體(乙炔、三氯化硼等不穩定介質不可測)
測量范圍與口徑確定
公稱通徑 DN(mm)空氣范圍 (m3/h)
DN100.5-28
DN150.5-65
DN200.5-100
DN250.5-175
DN320.5-290
DN400.5-450
DN501-600
DN651.5-1000
DN802-1500
DN1003-2300
DN1254.5-3500
DN1506.5-5200
DN20012-9000
DN25018-14500
DN30025-21000
DN651.2-1200
DN801.5-1800
DN1002.8-2800
DN1254-4400
DN1506-6300
DN20012-11500
DN25018-17500
DN30025-25000
DN35035-34500
DN40045-45000
DN45060-57000
DN50070-70000
DN600100-101000
DN700140-138000
DN800180-180000
DN900230-230000
DN1000290-280000

*備 注：其他口徑流量范圍另議

選型表
代 碼產品系列
DTRTMF熱式氣體質量流量計
代碼公稱通徑 (單位:mm)
10DN10
15DN15
20DN20
25DN25
......
900DN900
A30DN3000口徑以上類推
代碼供電方式
U24VDC
A220VAC
代碼精度等級
A1.0
B1.5
代碼使用環境
P普通型
EX防爆型
代碼輸出方式
1脈沖輸出-三線制
24~20mA電流輸出-四線制
3RS485通訊、Modbus協議(四線制)
4Hart協議
54G
X其他特殊定制
代碼傳感器材質
6316L
HHC
X其他特殊定制
代碼本體材質
M4304
M6316
MCHC
XX其他特殊定制
選型表
代碼連接方式
1法蘭卡裝式
2法蘭連接式
3卡箍連接式
4螺紋連接式
5插入式-球閥安裝
6插入式-法蘭安裝
7在線插拔式
X其他特殊定制
代碼耐壓等級
0負壓
11.6MPa
22.5MPa
34.0MPa
46.3MPa
510MPa
6ANSI 150LB
7ANSI 300LB
8ANSI 600LB
XX其他特殊類定制
代碼顯示
Q顯示流量
V顯示流速
T顯示溫度
P顯示壓力
代碼變送器型式
S一體式
L分體式-圓表頭
F分體式-方表頭
XX其他特殊定制
External dimension of flowmeter

流量計外形尺寸

流量計外形尺寸圖1            流量計外形尺寸圖2            流量計外形尺寸圖3

熱式氣體質量流量計-外形尺寸

流量計安裝尺寸
公稱通徑 DNL (mm)H (mm)D (mm)K (mm)n*d (mm)公稱通徑 DN(mm)H (mm)
1020030590604*14DN150635
1520030595654*14DN200
20200305105754*14DN250715
25200305115854*14DN300
322003071401004*18DN350895
402353301501104*18DN400
502353701651254*18DN500
653003971851454*18DN6001265
803304002001608*18DN700
1004104252201808*18DN800
1254104552502108*18DN900以上
1505804902852408*22

20060055034029512*22

25080061040535512*26

300100067046041012*26

350110073052047016*26

400127079058052516*30




熱式氣體質量流量計選型指導
Guide to type selection

選型指導

基本參數
熱式氣體質量流量計外觀1            熱式氣體質量流量計外觀2            熱式氣體質量流量計外觀3

熱式氣體質量流量計-外觀結構

執行標準GB/T32201-2015《氣體流量計》
公稱通徑DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300···DN4000
結構形式插入式、管道式(螺紋連接、法蘭連接、卡箍連接)
耐壓等級(MPa)管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用條件介質溫度:-45℃～150℃ 環境溫度:-35℃～65℃,
相對濕度:5%～90%,大氣壓力:86～106kPa
材質殼體材質:304 傳感器材質:316L, HC,其他材質特殊定制
精確度±1.0～2.5%R
流速范圍0.1～120Nm/s
供電電源(DC24V或者AC220V) ≤18W
相應速度1s
壓力損失對于直徑大于DN80的管道可以忽略不計
輸出信號脈沖輸出;4～20mA電流、RS485(modbus-RTU協議)、Hart協議、FF H1協議,PROFIBUS總線協議,報警信號(1～2路常開觸點,24V/0.5A)物聯網GPRS等
傳輸距離傳感器至顯示儀表的距離可達1000m
實時記錄日記錄、定時間間隔記錄
防爆等級隔爆型
防護等級IP65/IP66/IP67
電氣接口內螺紋M20*1.5,1/2NPT
適用介質常見穩態氣體(乙炔、三氯化硼等不穩定介質不可測)
測量范圍與口徑確定
公稱通徑 DN(mm)空氣范圍 (m3/h)
DN100.5-28
DN150.5-65
DN200.5-100
DN250.5-175
DN320.5-290
DN400.5-450
DN501-600
DN651.5-1000
DN802-1500
DN1003-2300
DN1254.5-3500
DN1506.5-5200
DN20012-9000
DN25018-14500
DN30025-21000
DN651.2-1200
DN801.5-1800
DN1002.8-2800
DN1254-4400
DN1506-6300
DN20012-11500
DN25018-17500
DN30025-25000
DN35035-34500
DN40045-45000
DN45060-57000
DN50070-70000
DN600100-101000
DN700140-138000
DN800180-180000
DN900230-230000
DN1000290-280000

*備 注：其他口徑流量范圍另議

選型表
代 碼產品系列
DTRTMF熱式氣體質量流量計
代碼公稱通徑 (單位:mm)
10DN10
15DN15
20DN20
25DN25
......
900DN900
A30DN3000口徑以上類推
代碼供電方式
U24VDC
A220VAC
代碼精度等級
A1.0
B1.5
代碼使用環境
P普通型
EX防爆型
代碼輸出方式
1脈沖輸出-三線制
24~20mA電流輸出-四線制
3RS485通訊、Modbus協議(四線制)
4Hart協議
54G
X其他特殊定制
代碼傳感器材質
6316L
HHC
X其他特殊定制
代碼本體材質
M4304
M6316
MCHC
XX其他特殊定制
選型表
代碼連接方式
1法蘭卡裝式
2法蘭連接式
3卡箍連接式
4螺紋連接式
5插入式-球閥安裝
6插入式-法蘭安裝
7在線插拔式
X其他特殊定制
代碼耐壓等級
0負壓
11.6MPa
22.5MPa
34.0MPa
46.3MPa
510MPa
6ANSI 150LB
7ANSI 300LB
8ANSI 600LB
XX其他特殊類定制
代碼顯示
Q顯示流量
V顯示流速
T顯示溫度
P顯示壓力
代碼變送器型式
S一體式
L分體式-圓表頭
F分體式-方表頭
XX其他特殊定制
External dimension of flowmeter

流量計外形尺寸

流量計外形尺寸圖1            流量計外形尺寸圖2            流量計外形尺寸圖3

熱式氣體質量流量計-外形尺寸

流量計安裝尺寸
公稱通徑 DNL (mm)H (mm)D (mm)K (mm)n*d (mm)公稱通徑 DN(mm)H (mm)
1020030590604*14DN150635
1520030595654*14DN200
20200305105754*14DN250715
25200305115854*14DN300
322003071401004*18DN350895
402353301501104*18DN400
502353701651254*18DN500
653003971851454*18DN6001265
803304002001608*18DN700
1004104252201808*18DN800
1254104552502108*18DN900以上
1505804902852408*22

20060055034029512*22

25080061040535512*26

300100067046041012*26

350110073052047016*26

400127079058052516*30
