熱式氣體質量流量計-產品介紹與選型

DTRTMF型熱式氣體質量流量計是基于熱擴散原理設計，采用恒溫差法對氣體質量直接計量，具有體積小、安裝方便等特點。該流量計測量下限極低，廣泛應用于常規低壓純凈氣體的測量和計量。

產品特點優勢

熱式氣體質量流量計對于氣體計量可直接測量質量流量。
量程比寬，可以測量0.1Nm/s到120Nm/s的氣體流量變化，可以拓展在不同的應用場合。
抗干擾能力強，對震動、磁場不敏感，不受震動和磁場對流量的影響，且無可動部件，穩定性好。
優化傳感器封裝工藝和對電路科學升級，實現對流量的變化快速檢測。
升級整流裝置，流場穩定性更高，儀表重復性大幅度提升。
升級了傳感器和電路，克服水分對測量的干擾，使測量更加穩定可靠。

工作原理

測溫傳感器測量介質溫度。

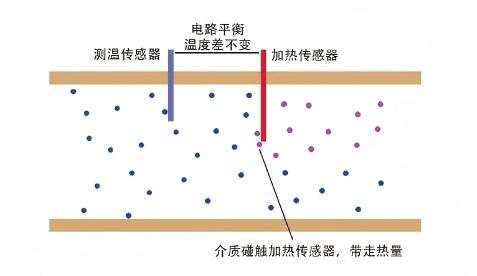

加熱傳感器自動加熱到比測溫傳感器高出X度的溫度，保持溫度差不變，當介質流動時，會帶走加熱傳感器的熱量值，使加熱傳感器功率更高才能保持溫度差不變，根據加熱傳感器的功率可以得知介質流速。


Guide to type selection

選型指導

基本參數

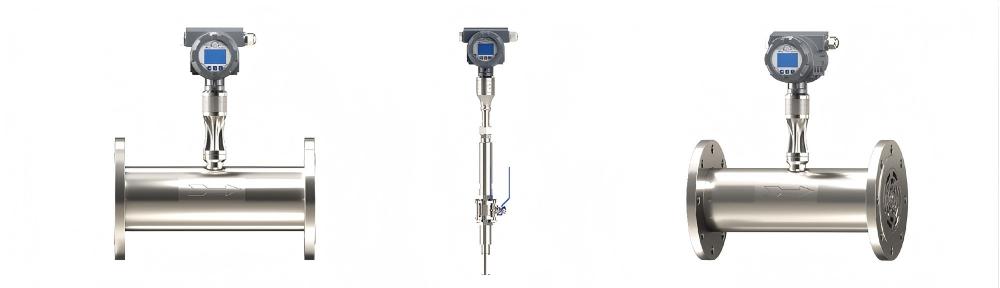

熱式氣體質量流量計-外觀結構

執行標準	GB/T32201-2015《氣體流量計》
公稱通徑	DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300···DN4000
結構形式	插入式、管道式(螺紋連接、法蘭連接、卡箍連接)
耐壓等級(MPa)	管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用條件	介質溫度:-45℃～150℃ 環境溫度:-35℃～65℃, 相對濕度:5%～90%,大氣壓力:86～106kPa
材質	殼體材質:304 傳感器材質:316L, HC,其他材質特殊定制
精確度	±1.0～2.5%R
流速范圍	0.1～120Nm/s
供電電源	(DC24V或者AC220V) ≤18W
相應速度	1s
壓力損失	對于直徑大于DN80的管道可以忽略不計
輸出信號	脈沖輸出;4～20mA電流、RS485(modbus-RTU協議)、Hart協議、FF H1協議,PROFIBUS總線協議,報警信號(1～2路常開觸點,24V/0.5A)物聯網GPRS等
傳輸距離	傳感器至顯示儀表的距離可達1000m
實時記錄	日記錄、定時間間隔記錄
防爆等級	隔爆型
防護等級	IP65/IP66/IP67
電氣接口	內螺紋M20*1.5,1/2NPT
適用介質	常見穩態氣體(乙炔、三氯化硼等不穩定介質不可測)

測量范圍與口徑確定

公稱通徑 DN(mm)	空氣范圍 (m3/h)
DN10	0.5-28
DN15	0.5-65
DN20	0.5-100
DN25	0.5-175
DN32	0.5-290
DN40	0.5-450
DN50	1-600
DN65	1.5-1000
DN80	2-1500
DN100	3-2300
DN125	4.5-3500
DN150	6.5-5200
DN200	12-9000
DN250	18-14500
DN300	25-21000
DN65	1.2-1200
DN80	1.5-1800
DN100	2.8-2800
DN125	4-4400
DN150	6-6300
DN200	12-11500
DN250	18-17500
DN300	25-25000
DN350	35-34500
DN400	45-45000
DN450	60-57000
DN500	70-70000
DN600	100-101000
DN700	140-138000
DN800	180-180000
DN900	230-230000
DN1000	290-280000

*備注：其他口徑流量范圍另議

選型表

代碼	產品系列
DTRTMF	熱式氣體質量流量計
代碼	公稱通徑 (單位:mm)
10	DN10
15	DN15
20	DN20
25	DN25
...	...
900	DN900
A30	DN3000口徑以上類推
代碼	供電方式
U	24VDC
A	220VAC
代碼	精度等級
A	1.0
B	1.5
代碼	使用環境
P	普通型
EX	防爆型
代碼	輸出方式
1	脈沖輸出-三線制
2	4~20mA電流輸出-四線制
3	RS485通訊、Modbus協議(四線制)
4	Hart協議
5	4G
X	其他特殊定制
代碼	傳感器材質
6	316L
H	HC
X	其他特殊定制
代碼	本體材質
M4	304
M6	316
MC	HC
XX	其他特殊定制

選型表

代碼	連接方式
1	法蘭卡裝式
2	法蘭連接式
3	卡箍連接式
4	螺紋連接式
5	插入式-球閥安裝
6	插入式-法蘭安裝
7	在線插拔式
X	其他特殊定制
代碼	耐壓等級
0	負壓
1	1.6MPa
2	2.5MPa
3	4.0MPa
4	6.3MPa
5	10MPa
6	ANSI 150LB
7	ANSI 300LB
8	ANSI 600LB
XX	其他特殊類定制
代碼	顯示
Q	顯示流量
V	顯示流速
T	顯示溫度
P	顯示壓力
代碼	變送器型式
S	一體式
L	分體式-圓表頭
F	分體式-方表頭
XX	其他特殊定制

External dimension of flowmeter

流量計外形尺寸

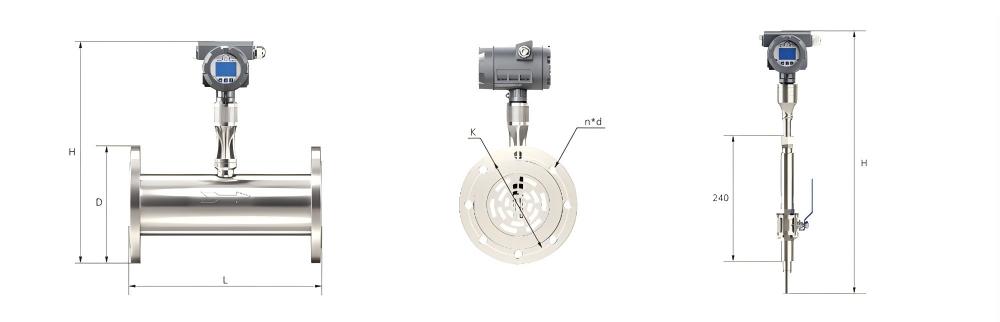

熱式氣體質量流量計-外形尺寸

流量計安裝尺寸

公稱通徑 DN	L (mm)	H (mm)	D (mm)	K (mm)	n*d (mm)	公稱通徑 DN(mm)	H (mm)
10	200	305	90	60	4*14	DN150	635
15	200	305	95	65	4*14	DN200	635
20	200	305	105	75	4*14	DN250	715
25	200	305	115	85	4*14	DN300	715
32	200	307	140	100	4*18	DN350	895
40	235	330	150	110	4*18	DN400
50	235	370	165	125	4*18	DN500
65	300	397	185	145	4*18	DN600	1265
80	330	400	200	160	8*18	DN700	1265
100	410	425	220	180	8*18	DN800
125	410	455	250	210	8*18	DN900以上
150	580	490	285	240	8*22
200	600	550	340	295	12*22
250	800	610	405	355	12*26
300	1000	670	460	410	12*26
350	1100	730	520	470	16*26
400	1270	790	580	525	16*30



Guide to type selection

選型指導

基本參數


熱式氣體質量流量計-外觀結構

執行標準	GB/T32201-2015《氣體流量計》
公稱通徑	DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300···DN4000
結構形式	插入式、管道式(螺紋連接、法蘭連接、卡箍連接)
耐壓等級(MPa)	管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用條件	介質溫度:-45℃～150℃ 環境溫度:-35℃～65℃, 相對濕度:5%～90%,大氣壓力:86～106kPa
材質	殼體材質:304 傳感器材質:316L, HC,其他材質特殊定制
精確度	±1.0～2.5%R
流速范圍	0.1～120Nm/s
供電電源	(DC24V或者AC220V) ≤18W
相應速度	1s
壓力損失	對于直徑大于DN80的管道可以忽略不計
輸出信號	脈沖輸出;4～20mA電流、RS485(modbus-RTU協議)、Hart協議、FF H1協議,PROFIBUS總線協議,報警信號(1～2路常開觸點,24V/0.5A)物聯網GPRS等
傳輸距離	傳感器至顯示儀表的距離可達1000m
實時記錄	日記錄、定時間間隔記錄
防爆等級	隔爆型
防護等級	IP65/IP66/IP67
電氣接口	內螺紋M20*1.5,1/2NPT
適用介質	常見穩態氣體(乙炔、三氯化硼等不穩定介質不可測)

測量范圍與口徑確定

公稱通徑 DN(mm)	空氣范圍 (m3/h)
DN10	0.5-28
DN15	0.5-65
DN20	0.5-100
DN25	0.5-175
DN32	0.5-290
DN40	0.5-450
DN50	1-600
DN65	1.5-1000
DN80	2-1500
DN100	3-2300
DN125	4.5-3500
DN150	6.5-5200
DN200	12-9000
DN250	18-14500
DN300	25-21000
DN65	1.2-1200
DN80	1.5-1800
DN100	2.8-2800
DN125	4-4400
DN150	6-6300
DN200	12-11500
DN250	18-17500
DN300	25-25000
DN350	35-34500
DN400	45-45000
DN450	60-57000
DN500	70-70000
DN600	100-101000
DN700	140-138000
DN800	180-180000
DN900	230-230000
DN1000	290-280000

*備注：其他口徑流量范圍另議

選型表

代碼	產品系列
DTRTMF	熱式氣體質量流量計
代碼	公稱通徑 (單位:mm)
10	DN10
15	DN15
20	DN20
25	DN25
...	...
900	DN900
A30	DN3000口徑以上類推
代碼	供電方式
U	24VDC
A	220VAC
代碼	精度等級
A	1.0
B	1.5
代碼	使用環境
P	普通型
EX	防爆型
代碼	輸出方式
1	脈沖輸出-三線制
2	4~20mA電流輸出-四線制
3	RS485通訊、Modbus協議(四線制)
4	Hart協議
5	4G
X	其他特殊定制
代碼	傳感器材質
6	316L
H	HC
X	其他特殊定制
代碼	本體材質
M4	304
M6	316
MC	HC
XX	其他特殊定制

選型表

代碼	連接方式
1	法蘭卡裝式
2	法蘭連接式
3	卡箍連接式
4	螺紋連接式
5	插入式-球閥安裝
6	插入式-法蘭安裝
7	在線插拔式
X	其他特殊定制
代碼	耐壓等級
0	負壓
1	1.6MPa
2	2.5MPa
3	4.0MPa
4	6.3MPa
5	10MPa
6	ANSI 150LB
7	ANSI 300LB
8	ANSI 600LB
XX	其他特殊類定制
代碼	顯示
Q	顯示流量
V	顯示流速
T	顯示溫度
P	顯示壓力
代碼	變送器型式
S	一體式
L	分體式-圓表頭
F	分體式-方表頭
XX	其他特殊定制

External dimension of flowmeter

流量計外形尺寸


熱式氣體質量流量計-外形尺寸

流量計安裝尺寸

公稱通徑 DN	L (mm)	H (mm)	D (mm)	K (mm)	n*d (mm)	公稱通徑 DN(mm)	H (mm)
10	200	305	90	60	4*14	DN150	635
15	200	305	95	65	4*14	DN200	635
20	200	305	105	75	4*14	DN250	715
25	200	305	115	85	4*14	DN300	715
32	200	307	140	100	4*18	DN350	895
40	235	330	150	110	4*18	DN400
50	235	370	165	125	4*18	DN500
65	300	397	185	145	4*18	DN600	1265
80	330	400	200	160	8*18	DN700	1265
100	410	425	220	180	8*18	DN800
125	410	455	250	210	8*18	DN900以上
150	580	490	285	240	8*22
200	600	550	340	295	12*22
250	800	610	405	355	12*26
300	1000	670	460	410	12*26
350	1100	730	520	470	16*26
400	1270	790	580	525	16*30
