DTRLZD型金屬管浮子流量計又稱為金屬轉子流量計,是變面積式流量計的一種 , 在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。金屬轉子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比。廣泛適用于各種液體介質，包括水、油、化工液體等。
產品特點：
測量下限低，可測微小流量。
結構簡單，直觀、壓力損失小、維護和清潔相對方便。
可襯里，容易制成防腐性。
可根據不同的流量范圍、介質特性和工作條件定制不同型號和規格的金屬管浮子流量計。
金屬管浮子流量計結構簡單，穩定性較好，長期使用不易出現漂移或偏差。
咨詢電話：400-6278678
DTRLZD型金屬管浮子流量計又稱為金屬轉子流量計,是變面積式流量計的一種，在一根由下向上擴大的垂直錐管中，圓形橫截面的浮子的重力是由液體動力承受的，浮子可以在錐管內自由地上升和下降。金屬轉子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比。廣泛適用于各種液體介質，包括水、油、化工液體等。
?測量下限低，可測微小流量。
?結構簡單，直觀、壓力損失小、維護和清潔相對方便。
?可襯里，容易制成防腐性。
?可根據不同的流量范圍、介質特性和工作條件定制不同型號和規格的金屬管浮子流量計。
?金屬管浮子流量計結構簡單，穩定性較好，長期使用不易出現漂移或偏差。
浮子流量計內部是一個從下到上逐漸變大的變徑管，當留流體經過時，會推動浮子上浮，達到流體推動力和浮子重力平衡后浮子懸浮在流量計內部，根據流量計懸浮的位置，即可得知當前流量的值。
金屬管浮子流量計-外觀結構
| 執行標準 | JB/T6844-2015《金屬管浮子流量計》 |
|---|---|
| 公稱通徑 | DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150 |
| 結構形式 | 螺紋連接式、法蘭連接式、卡箍連接式 |
| 耐壓等級(MPa) | DN15~DN50: ≤25MPa, DN80~DN150:≤16MPa |
| 使用條件 | 介質溫度: 標準型-80℃~+220℃；高溫型300℃；內襯FEP型 ≤85℃ 環境溫度: -40℃~85℃，相對濕度: 5%~90%，大氣壓力: 86~106kPa |
| 材質 | 本體及傳感器材質: 304、316L、HC、Ti、304內襯聚四氟乙烯等，其他材質特殊定制 |
| 精確度 | ±1.0%R, ±1.5%R, ±2.5%R |
| 量程比 | 10:1 (可擴展20:1) |
| 供電電源 | 24VDC±20% ,220VAC(85~265VAC),鋰電池供型 |
| 輸出信號 | 脈沖輸出，二線制4~20mA，HART協議，三線制0~10mA，RS485通訊，報警信號，開關量信號，4G等 |
| 防爆等級 | 隔爆型 |
| 防護等級 | IP65/IP67 |
| 電氣接口 | M16×1.5/M20*1.5/1/2"NPT等 |
| 適用介質 | 氣體、液體 |
| 口徑 DN | 水 (20℃) L/h | 空氣 0.1013MPa 20℃ Nm3/h | 標準型 最大壓力損失 KPa | ||
|---|---|---|---|---|---|
| 1□ | 2□ | 1□ | 水 | 空氣 | |
| 15 | 16 | - | 0.5 | 2.0 | 7.0 |
| 25 | 16 | 0.7 | 2.3 | 7.2 | |
| 40 | 25 | 1.1 | 2.5 | 7.3 | |
| 63 | 40 | 1.8 | 2.5 | 7.5 | |
| 100 | 63 | 2.8 | 2.5 | 7.8 | |
| 160 | 100 | 4.8 | 2.6 | 8.0 | |
| 250 | 160 | 7.0 | 2.7 | 10.0 | |
| 400 | 250 | 10.0 | 2.9 | 10.8 | |
| 600 | 400 | 16.0 | 3.4 | 14 | |
| 20 | 1000 | 400 | 16 | 5.5 | 7.0 |
| 600 | 600 | 30 | 4.0 | 8.0 | |
| 1000 | 1000 | 35 | 4.1 | 8.0 | |
| 1600 | 1600 | 55 | 4.4 | 12.0 | |
| 2500 | 2500 | 70 | 5.2 | 19.0 | |
| 4000 | 4000 | 110 | 7.0 | 25.0 | |
| 6000 | 4000 | 180 | 12.5 | 33.0 | |
* 備注：其他口徑流量范圍另議
| 代 碼 | 產品系列 |
|---|---|
| DTRLZD | 金屬管浮子量計 |
| 代碼 | 公稱通徑（單位：mm） |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| 65 | DN65 |
| 80 | DN80 |
| 100 | DN100 |
| 125 | DN125 |
| 150 | DN150 |
| 代碼 | 供電方式 |
| U | 24VDC |
| V | 3.6V電池供電 |
| O | 220VAC |
| 代碼 | 使用環境 |
| P | 普通型 |
| EX | 防爆型 |
| 代碼 | 介質 |
| 2 | 液體 |
| 3 | 氣體 |
| 代碼 | 輸出方式 |
| 0 | 無輸出 |
| 1 | 上限報警或一路脈沖輸出 |
| 2 | 下限報警或一路脈沖輸出 |
| 3 | 上、下限報警或雙路脈沖輸出 |
| 4 | 0-20mA輸出-三線制 |
| 5 | 4-20mA輸出-兩線制 |
| 6 | RS485通訊，Modbus協議（四線制） |
| 7 | HART協議 |
| 8 | 4G |
| 9 | 其他特殊定制 |
| 代 碼 | 連接方式 |
|---|---|
| FL | 法蘭連接式 |
| LW | 卡箍連接式 |
| X | 其他特殊定制 |
| 代碼 | 耐壓等級 |
| 1 | 1.6MPa |
| 2 | 2.5MPa |
| 4 | 4.0MPa |
| 6 | 6.3MPa |
| A1R | ANSI 150LB |
| A3R | ANSI 300LB |
| X | 其他特殊定制 |
| 代碼 | 接液材質 |
| B1 | 304 |
| B2 | 316L |
| B3 | 304內襯聚四氟乙烯 |
| B4 | HC |
| X | 其他材質-特殊定制 |
| 代碼 | 指示器型式或代碼組合 |
| M0 | 就地指示器，機械指針指示瞬時流量、 |
| M1 | 方殼,機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M2 | 圓殼(白色),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M3 | 方形殼體(M9),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M4 | 圓殼(M40),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M5 | 大不銹鋼殼體,機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M6 | 小圓形不銹鋼殼,機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M7 | 沖壓小不銹鋼殼,機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M8 | 沖壓大不銹鋼殼,機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M9 | 圓形殼體(藍色),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M10 | 沖壓不銹鋼殼(直徑146mm),機械指針指示瞬時流量 |
| M11 | 圓形殼體(M30),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |
| M12 | 圓形殼體(雙接線孔),機械指針指示瞬時流量,也可液晶顯示瞬時/累積流量 |

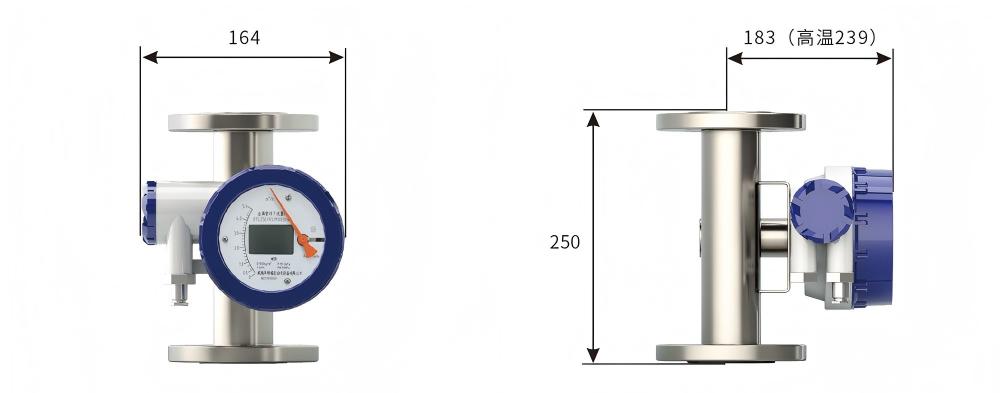

金屬管浮子流量計—M2圓殼外型尺寸 (單位:mm)
備注:其他型式尺寸圖詳見產品說明書
位置選擇:應安裝在無振動的管道上,且應避免安裝在彎曲、突然的收縮或擴張等位置,以減少對測量準確性的影響。
垂直安裝的流量計流體方向:流體應自下而上流過流量計,以確保測量的準確性。
垂直安裝:金屬管浮子流量計必須垂直安裝,垂直度應優于5°,以保證浮子能夠自由升降并準確指示流量。
水平安裝:金屬管浮子流量計具有水平安裝的結構形式,但水平安裝時的水平夾角也應優于5°。
管道長度:流量計入口處最少應有5倍管徑以上長度的直管段,出口應有250mm直管段,以保證流體在進入和離開流量計時具有穩定的流態。
旁路管道:為方便檢修和更換流量計、清洗測量管道,應加裝旁路管道和旁路閥。
過濾器:若介質中含有固體雜質,應在閥門和直管段之間加裝過濾器;若介質中含有鐵磁性物質,應安裝磁過濾器。
閥門:在流量計上游應安裝閥門,以便于控制流量和檢修;在下游適當位置(如5~10倍儀表口徑處)安裝流量調節閥,以調節流量。
磁場干擾:由于金屬管浮子流量計安裝了一個磁遠傳系統,應確保周圍其他設備產生的磁場不影響測量結果。對于多臺儀表密集安裝或碳鋼工藝管道經過儀表附近時,要與儀表保持100mm以上的距離,避免磁場干擾。
陽光直射:帶有液晶顯示的儀表要盡量避免陽光直射顯示器,以免降低液晶的使用壽命。同時,帶有鋰電池供電的儀表也應避免陽光直射和高溫環境(≥65℃),以延長電池壽命。
安裝前準備:在安裝前,應對工藝管道進行吹掃和清洗,以去除管道內的焊渣、雜質等,防止堵塞流量計。
緊固與支撐:安裝時應確保法蘭螺母均勻擰緊且不過緊,以防止PTFE襯里變形。同時,管道支撐應適當,以避免管道振動和減小流量計的軸向負荷。
使用與維護:在使用過程中,應定期檢查和維護流量計,包括清洗浮子和管道、檢查閥門和連接件等是否正常。若發現故障或測量不準確,應及時處理。
總之,金屬管浮子流量計的安裝需要綜合考慮多個因素,包括安裝位置、安裝角度、管道要求、附件與配件的安裝、避免干擾與防護等。只有嚴格按照安裝要求進行安裝和維護,才能確保流量計的測量精度和使用壽命。
