廣泛適用于城市燃氣和工業氣體流量計量與檢測,是用戶實現高準確度、高可靠計量的理想儀表
◆ 介質:天然氣、煤制氣、液化氣、輕烴氣體、無雜質氣體等氣體
◆ 精度:汽±1.5%、±1.0%
◆ 重復性:優于0.1%
◆ 測量范圍:1~1600m3/h
◆ 介質溫度:-20~60℃
◆ 口徑:DN25~DN200
◆ 連接方式:法蘭夾持式、法蘭連接式,螺紋連接式,卡箍快裝式,插入式
◆ 輸出:脈沖輸出、4~20mA電流輸出、RS485通訊、Hart協議等
咨詢電話:400-6278678

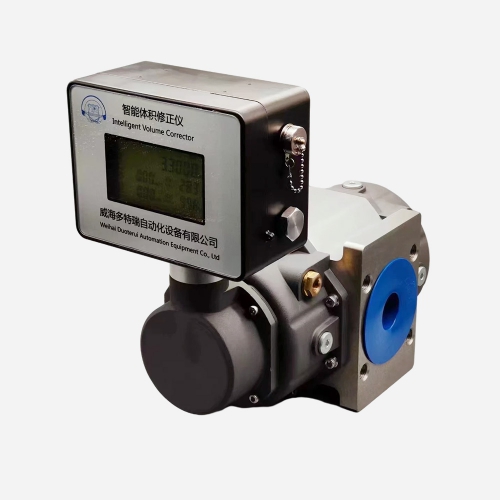

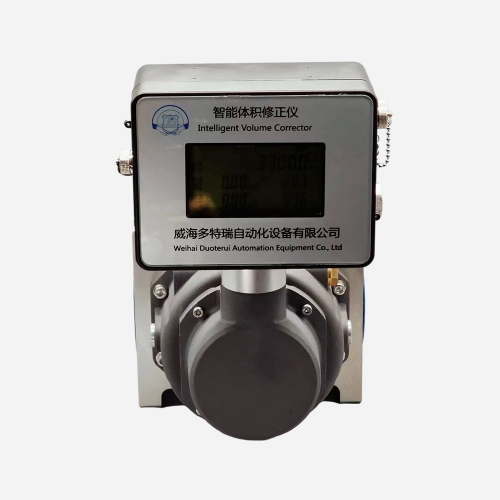

DTRLQ型氣體羅茨流量計又稱為“氣體腰輪流量計”,基于容積式測量原理,用于精準計量流經封閉管道的氣體流量。可適用于測量天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體。主要應用于工業燃氣的商業結算、輸配管網燃氣計量、燃氣調壓站計量、工業和民用鍋爐等燃氣計量,也可以用作標準流量計。
智能氣體羅茨流量計,主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下,通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙,實現了連續的無接觸密封。轉子每轉動一周,則輸出四倍計量室有效容積的氣體。

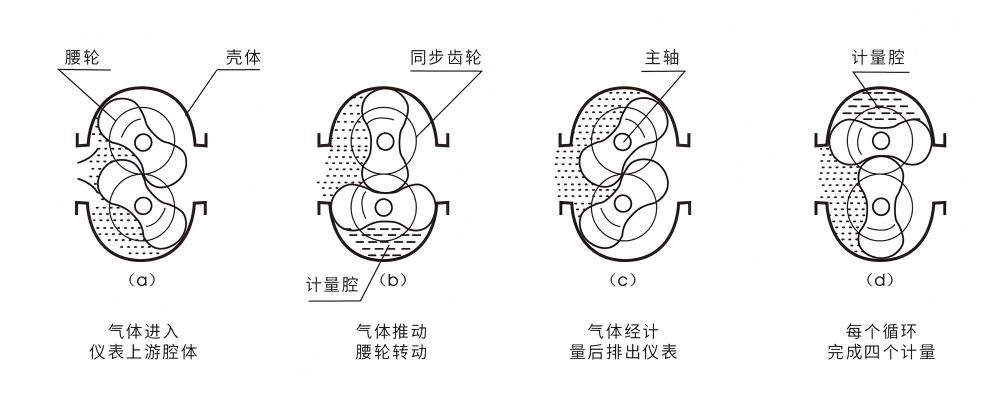

其計量過程和工作原理如圖1所示(圖中僅表示了四分之一周期)。

圖1 智能氣體羅茨流量計工作原理

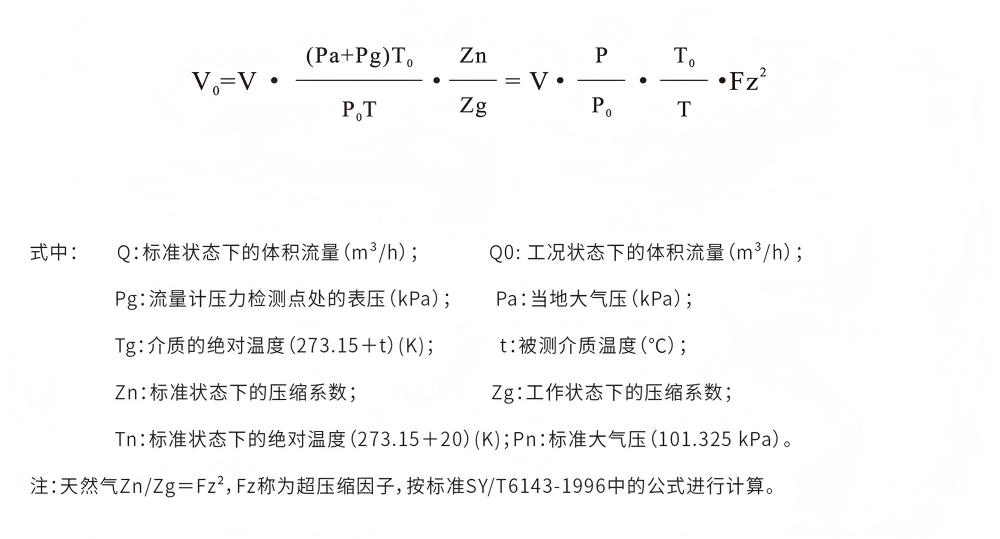

智能流量積算儀由溫度和壓力檢測、流量傳感器以及微處理器單元組成。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償,并進行壓縮因子修正,氣態方程如下:

注:天然氣Zn/Zg=Fz2,Fz稱為超壓縮因子,按標準SY/T6143-1996中的公式進行計算。

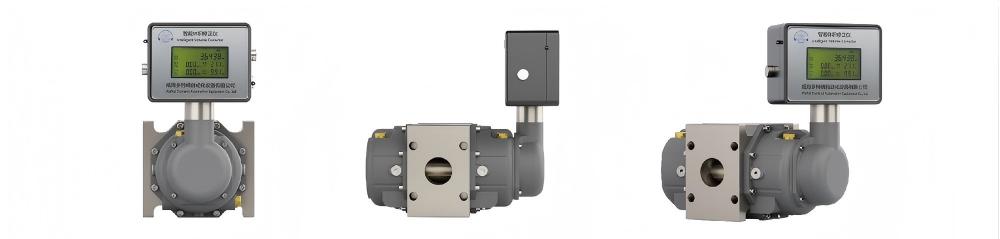

氣體羅茨流量計-外觀結構
| 安裝型式 | 法蘭連接式 |
|---|---|
| 公稱通徑(mm) | DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200 |
| 壓力等級(MPa) | 1.6MPa |
| 使用條件 | 環境溫度:-20℃~65℃,相對濕度:5%~90%,大氣壓力:86~106kPa |
| 介質溫度 | -25-80℃ |
| 本體材質 | 鋁合金 |
| 傳感器材質 | 316L |
| 轉換器形式 | 一體式 |
| 精確度 | ±0.5%R,±1.0%R,±1.5%R, |
| 量程比 | 1:30~1:216 |
| 供電電壓 | 24VDC;電池供電型:3.6V鋰電池 |
| 輸出信號 | 脈沖輸出;4~20mA電流;上下限報警;RS485(modbus- RTU協議)、Hart協議、GPRS等 |
| 傳輸距離 | 三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m |
| 測量參數 | 溫度、壓力、瞬時流量和累計流量 |
| 實時記錄 | 日記錄、定時間間隔記錄 |
| 防爆等級 | Ex ia II CT6 Ga |
| 防護等級 | IP65 |
| 電氣接口 | 內螺紋M20*1.5,1/2NPT |
| 適用介質 | 燃氣或者無腐蝕性氣體 |
1.流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:
2.介質名稱,組份,狀態;
3.工作狀態的最大、常用、最小流量;
4.最高、常用、最低工作壓力和工作溫度;
5.流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:
| 規格型號 | 公稱通徑 DN(mm) | 流量范圍 (m3/h) | 始動流量 (m3/h) | Qmax時壓力損失Pa | 最大工作壓力MPa | 公稱壓力MPa | 材 質 |
|---|---|---|---|---|---|---|---|
| G16 | 25 | 1-25 | 0.07 | 110 | 0.6 1.0 | 1.6MPa | 鋁合金 |
| G25 | 40 | 1-40 | 0.06 | 140 | |||
| G40 | 50 | 2-65 | 0.07 | 120 | |||
| G65 | 2-100 | 0.06 | 170 | ||||
| G100 | 80 | 2.5-160 | 0.05 | 150 | 0.6 | ||
| G160 | 3-250 | 0.16 | 190 | ||||
| G250 | 100 | 3-400 | 0.15 | 300 | |||
| G400 | 4-650 | 0.11 | 500 | ||||
| G650 | 150 | 8-650 | 0.65 | 560 | |||
| G1000 | 15-1000 | 0.8 | 600 |
*備 注:其他口徑流量范圍另議
| 代 碼 | 產品系列 |
|---|---|
| DTRLQ | 氣體腰輪(羅茨)流量計 |
| 代碼 | 公稱通徑 (單位:mm) |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 32 | DN32 |
| 40 | DN40 |
| 50 | DN50 |
| 65 | DN65 |
| 80 | DN80 |
| 100 | DN100 |
| 125 | DN125 |
| 150 | DN150 |
| 200 | DN200 |
| 代碼 | 供電方式 |
| U | 24VDC |
| V | 3.6V鋰電池供電 |
| 代碼 | 精度等級 |
| A | 0.5級 |
| B | 1.0級 |
| 代碼 | 使用環境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代碼 | 輸出方式 |
| 0 | 無輸出 |
| 1 | 脈沖輸出-三線制 |
| 2 | 脈沖當量-配卡控使用 |
| 3 | 4-20mA輸出-三線制 |
| 4 | 4-20mA輸出-兩線制 |
| 5 | RS485通訊,Modbus協議 |
| 6 | HART協議 |
| 7 | 4G |
| 8 | 預付費控制器 |
| 9 | 特殊定制 |
| 代碼 | 補償方式 |
| NO | 無補償 |
| P | 溫度補償 |
| T | 壓力補償 |
| 代碼 | 變送器型式 |
| 1 | 一體式 |
| 2 | 分體式 |

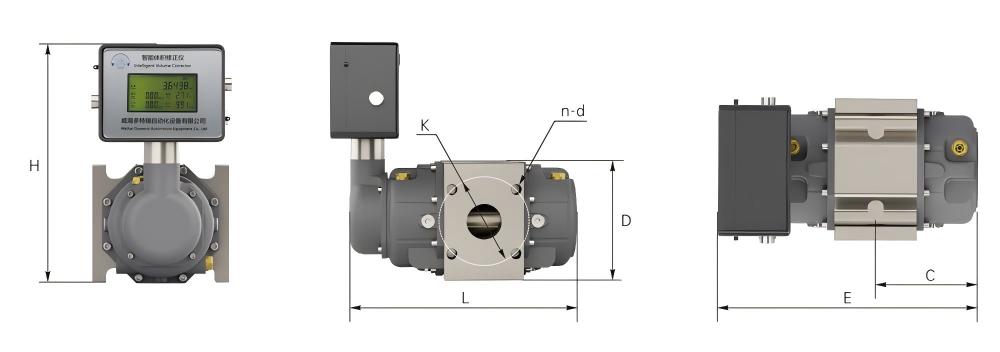

氣體羅茨流量計-外形尺寸
| 規格型號 | 公稱通徑 (mm) | H (mm) | L (mm) | C (mm) | K (mm) | E (mm) | n-d | D (mm) |
|---|---|---|---|---|---|---|---|---|
| G16 | DN25 | 335 | 270 | 90 | 85 | 280 | 4-M12 | 128 |
| G25 | DN40 | 335 | 340 | 125 | 110 | 360 | 4-M16 | 128 |
| G40 | DN50 | 360 | 330 | 140 | 125 | 380 | 4-M16 | 175 |
| G65 | DN50 | 360 | 370 | 160 | 125 | 430 | 4-M16 | 175 |
| G100 | DN80 | 360 | 400 | 175 | 160 | 450 | 8-M16 | 175 |
| G160 | DN80 | 400 | 420 | 185 | 160 | 460 | 8-M16 | 245 |
| G250 | DN100 | 400 | 560 | 235 | 180 | 560 | 8-M16 | 245 |
| G400 | DN100 | 400 | 650 | 280 | 180 | 640 | 8-M16 | 245 |
| G650 | DN150 | 505 | 640 | 295 | 240 | 685 | 8-M20 | 420 |
| G1000 | DN150 | 505 | 755 | 353 | 240 | 805 | 8-M20 | 420 |
1、保證滿管
在任何時候,管道必須完全充滿介質。否則流量顯示會受到影響,導致測量誤差。
2、流量計安裝示意圖
氣體羅茨流量計的安裝有兩種方法,即水平安裝和垂直安裝,根據羅茨流量計的特點、推薦垂直安裝流量計且氣體流向為上進下出(圖2),這樣安裝使得轉子對臟物具有自清潔能力。在特殊情況下可采取水平安裝(圖3),即左進右出,水平安裝時,流量計進出口端軸線不得低于管道軸線,以免介質中的臟污雜質滯留于流量計的計量室內,影響正常轉速。
3、安裝時,在流量計上游必須配置過濾器或者過濾網(120~200目),以改善介質的純凈度。
4、安裝流量計時應設置前后閥門和旁通管路,以保證維修保養時,不必停氣。
5、流量計安裝管路各部分配管和管件尺寸必須適當,不得使流量計本體承受不正常的外力。

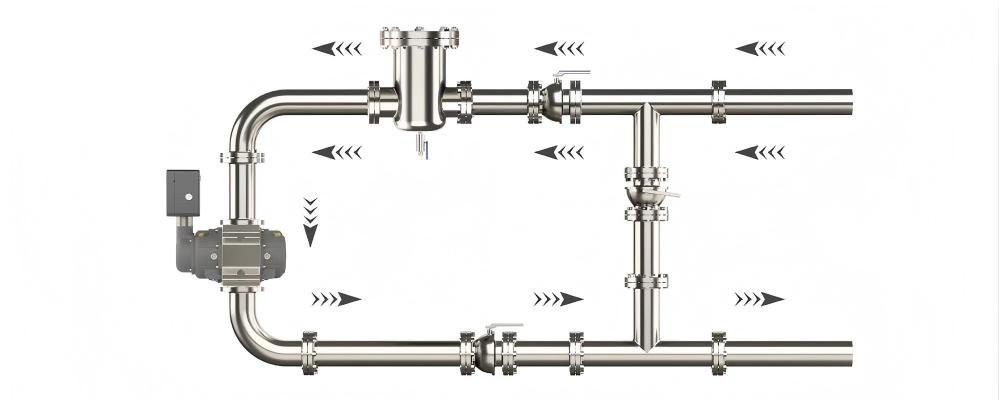

圖2 垂直安裝示意圖(推薦)

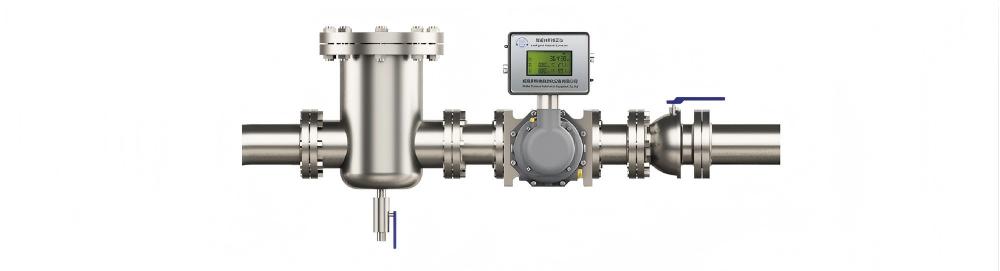

圖3 水平安裝示意圖(推薦)

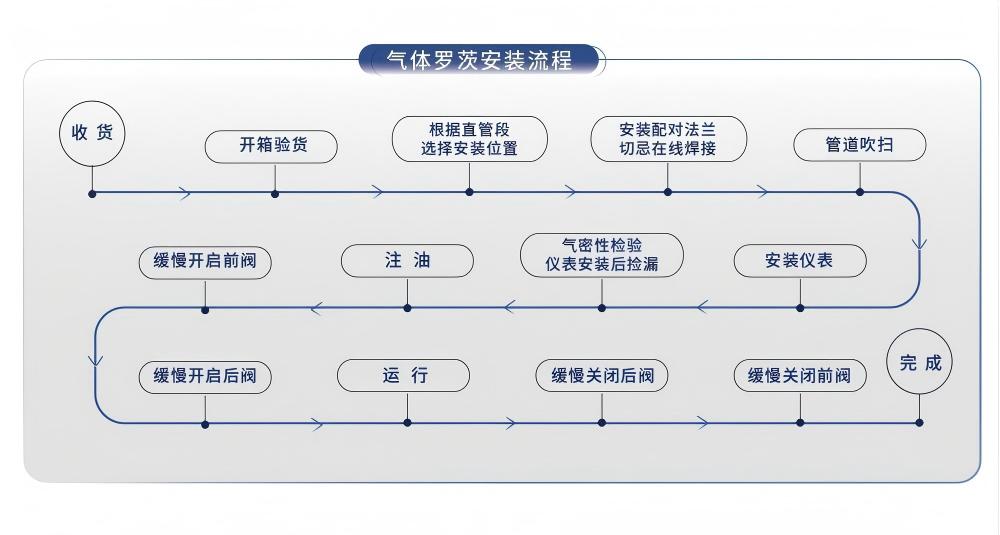

1、安裝前,管道須吹掃干凈,以防殘渣鐵屑影響流量計的正常運轉;
2、流量計安裝時法蘭和管道法蘭中間要加密封墊圈;
3、流量計前應加裝過濾器,氣質較臟的場合應加裝油過濾器,嚴禁過濾器和流量計直接相連;
4、流量計在安裝時前后均應加截止閥;
5、法蘭盤連接處管道內徑處不應該有突起相連接;
6、流量計安裝時,嚴禁對其進出口法蘭處直接進行電焊,以免燒壞流量計內部零件;
7、流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所;
8、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;
9、流量計室外安裝時,上部應有遮蓋物,以防雨水浸入和烈日曝曬影響流量計使用壽命;
10、在管道施工時,應考慮安裝伸縮管或波紋管,以免對流量計造成嚴重的拉伸或斷裂;
11、應確保管道與流量計入口和出口的連接同軸,并防止墊圈和焊縫突入管道內,否則會擾亂流動剖面。
