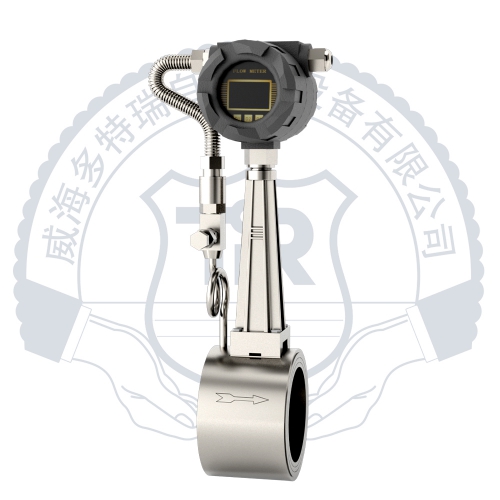

DTRLUBG型渦街流量計產品介紹

DTRLUBG型渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等)、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。

產品特點優勢

流量傳感器多種結構方案可選,適用范圍廣,信號更強,量程更寬
采用高性能數字處理技術,精度更強,抗震效果更好。
可測量氣體、蒸汽和液體,適應性更好。
無可動部件,長期使用無需維護,穩定可靠。
安裝簡單、可以做法蘭連接、法蘭卡裝(鑄造或鍛打)、衛生型卡箍連接、螺紋連接等多種結構。
VRc和VRd系列采用專利隔離技術,可專屬定制,應對特殊應用挑戰。

工作原理

當介質流經發生體時,會產生交替的旋渦信號,該現象被稱為卡門旋渦現象。產生的旋渦數量和流量成正比,因此通過檢測旋渦產生的速率,可以測量管道中流量的大小。


法蘭卡裝普通現場顯示外形尺寸

公稱通徑	壓力等級MPa	L mm	L1 mm	D1 mm	H mm	H1 mm	d2 mm	n 孔數
DN15	4	64	94	145	380	410	14	3
DN20		64	94	145	380	410	14	3
DN25		64	94	145	380	410	14	3
DN32		64	94	145	380	410	14	4
DN40	1.6	75	105	150	390	420	18	4
DN50		75	105	165	395	420	18	4
DN65		75	105	180	405	435	18	4
DN80		75	105	210	420	450	18	6
DN100		90	120	210	440	475	18	6
DN125		100	136	235	470	505	18	8
DN150		115	151	270	490	530	22	8
DN200		135	171	335	540	590	22	8
DN250		150	192	375	590	635	22	10
DN300		164	206	425	640	685	22	10

法蘭連接普通現場顯示外形尺寸

公稱通徑	壓力等級(MPa)	L mm	D mm	H mm	D1 mm	d2 mm	n 孔數
DN10	4.0	200	90	387	60	14	4
DN15		200	95	389	65	14	4
DN20		200	105	394	75	14	4
DN25		200	115	399	85	14	4
DN32		200	140	412	100	18	4
DN40	1.6	200	150	420	110	18	4
DN50		200	165	432	125	18	4
DN65		200	185	450	145	18	8
DN80		200	200	465	160	18	8
DN100		200	220	490	180	18	8
DN125		200	250	514	210	18	8
DN150		200	285	543	240	22	8
DN200		200	340	595	295	22	12
DN250		250	405	653	355	26	12
DN300		250	460	710	410	26	12

安裝要求

Installation requirements

儀表安裝環境要求

流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑單位: mm




法蘭卡裝普通現場顯示外形尺寸

公稱通徑	壓力等級MPa	L mm	L1 mm	D1 mm	H mm	H1 mm	d2 mm	n 孔數
DN15	4	64	94	145	380	410	14	3
DN20		64	94	145	380	410	14	3
DN25		64	94	145	380	410	14	3
DN32		64	94	145	380	410	14	4
DN40	1.6	75	105	150	390	420	18	4
DN50		75	105	165	395	420	18	4
DN65		75	105	180	405	435	18	4
DN80		75	105	210	420	450	18	6
DN100		90	120	210	440	475	18	6
DN125		100	136	235	470	505	18	8
DN150		115	151	270	490	530	22	8
DN200		135	171	335	540	590	22	8
DN250		150	192	375	590	635	22	10
DN300		164	206	425	640	685	22	10

法蘭連接普通現場顯示外形尺寸

公稱通徑	壓力等級(MPa)	L mm	D mm	H mm	D1 mm	d2 mm	n 孔數
DN10	4.0	200	90	387	60	14	4
DN15		200	95	389	65	14	4
DN20		200	105	394	75	14	4
DN25		200	115	399	85	14	4
DN32		200	140	412	100	18	4
DN40	1.6	200	150	420	110	18	4
DN50		200	165	432	125	18	4
DN65		200	185	450	145	18	8
DN80		200	200	465	160	18	8
DN100		200	220	490	180	18	8
DN125		200	250	514	210	18	8
DN150		200	285	543	240	22	8
DN200		200	340	595	295	22	12
DN250		250	405	653	355	26	12
DN300		250	460	710	410	26	12

安裝要求

Installation requirements

儀表安裝環境要求

流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求
