DTRLUXB型旋進漩渦流量計（不銹鋼-雙探頭旋進漩渦流量計）是威海多特瑞自動化設備有限公司研制的流量計，在軟硬件上均采用了多項新技術，具有功能齊全、精度高、運行可靠的特點，旋渦流量計主要由本體、傳感器、積算儀組成，它能在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量，不受流體物理性質的影響。

• 無機械可動部件，無磨損，無需機械維修，穩定可靠。
• 起旋器葉片角度小，流線型導流面，起旋更順暢，壓力損失小。
• 可測量氣體、液體與蒸汽、可測量低密度氣體和氫氣、低壓瓦斯。
• 口徑齊全、測量范圍廣。
• 探頭采用雙壓電陶瓷傳感器技術。
• 可選用特殊材質如HC。
• 可選用雙檢測技術可有效地提高檢測信號強度，降低振動引起的干擾，抗震效果好，采用DSP技術、測量更穩定。
• 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正。
• 采用抗振技術，有效避免振動和壓力波動造成的干擾信號。
• 采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。
• 多物理量參數報警輸出，可由用戶任選其中之一。

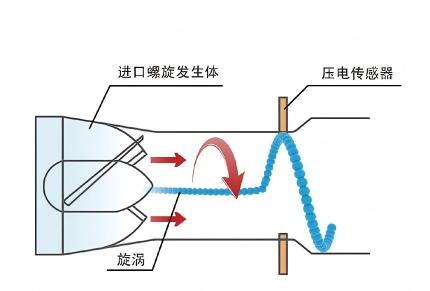

起旋器和殼體結構迫使氣流旋轉產生進動的旋核，旋核周期性的旋轉擠壓周圍氣流，采用高精度差動式傳感器可以探測被擠壓的氣流。旋核的旋轉周期和流體的流速成正比，從而計算出流量。

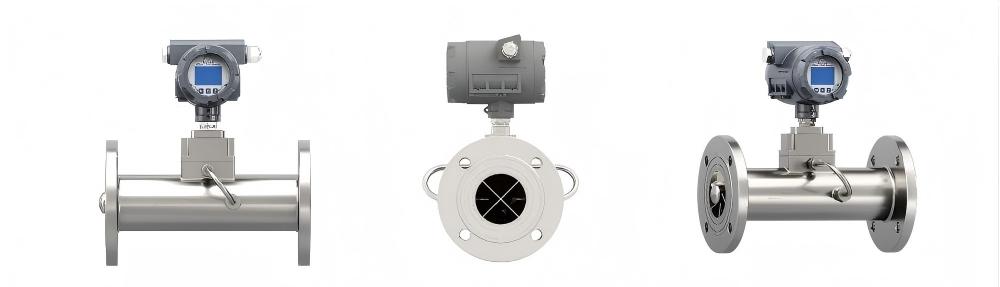

旋進漩渦流量計-外觀結構

流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:

介質名稱,組份,狀態;

工作狀態的最大、常用、最小流量;

最高、常用、最低工作壓力和工作溫度;

(1)氣體介質:流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:

(2)液體介質參考流量見下表:

*備 注: 其他口徑流量范圍另議

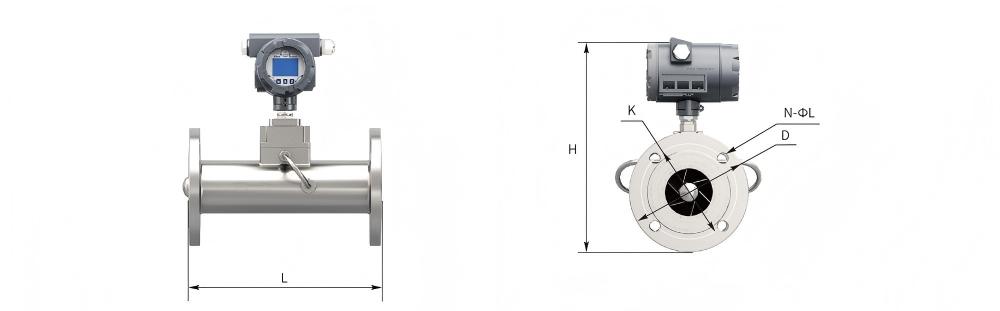

旋進漩渦流量計-外形尺寸(單位:mm)

安裝要求 Installation requirements

1、保證滿管

在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。

2、流量計安裝示意圖

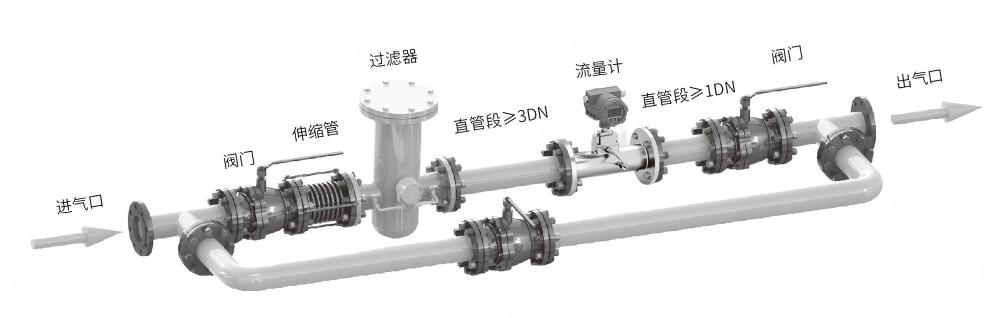

流量計安裝示意圖

3、直管段要求

流量計安裝直管段

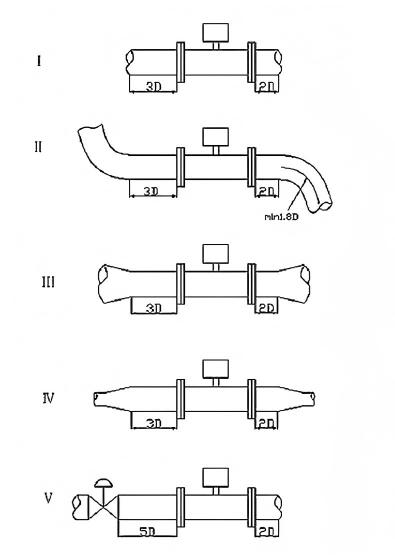

① 保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅰ

② 對于彎管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅱ。

③ 對于縮管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅲ。

④ 對于擴管，要保證其上游側的直管段長度至少為3D，其下游側的直管段長度至少為2D。示意圖見Ⅳ。

⑤ 如果上游側有閥門，那么要保證其上游側的直管段長度至少為5D，其下游側的直管段長度至少為2D，示意圖見Ⅴ。

安裝注意事項 Installation requirements

• 傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
• 當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
• 傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
• 應避免外界強磁場的干擾；
• 在室外安裝使用時，應有遮遺物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
• 管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍，以免過壓損壞壓力傳感器；
• 應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節；
• 安裝流量計之前應先清除管道中的焊渣等雜物；
• 投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器；
• 當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（12～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
• 用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
• 流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
• 定時檢查流量計法蘭處的泄漏情況。

測天然氣等可燃性氣體，產品出廠標配防爆，防爆場所安裝要求：

1. 現場測試電源時，不允許使用交流電源接地，必須使用電池供電或者24V直流電源；
2. 流量計應有可靠的接地，防爆接地不應與強電系統的保護接地公用；
3. 必須先切斷外接電源后，再打開轉換器表殼；
4. 在任何情況下，用戶不得自行更改防爆電路、元器件和防爆型式。
